Sabot charpentier : comment choisir le bon modèle selon le bois, le support et les charges

Le sabot charpentier, souvent appelé sabot de charpente, sert à fixer une pièce de bois porteuse ou secondaire sur une autre : solive sur poutre, panne sur muralière, chevron sur support, assemblage de mezzanine ou plancher bois. Sa fonction paraît simple, mais son choix ne doit jamais se faire à l’œil. Dimensions, charge, type de bois, humidité et fixation utilisée déterminent directement la tenue de l’assemblage.

À quoi sert vraiment un sabot charpentier ?

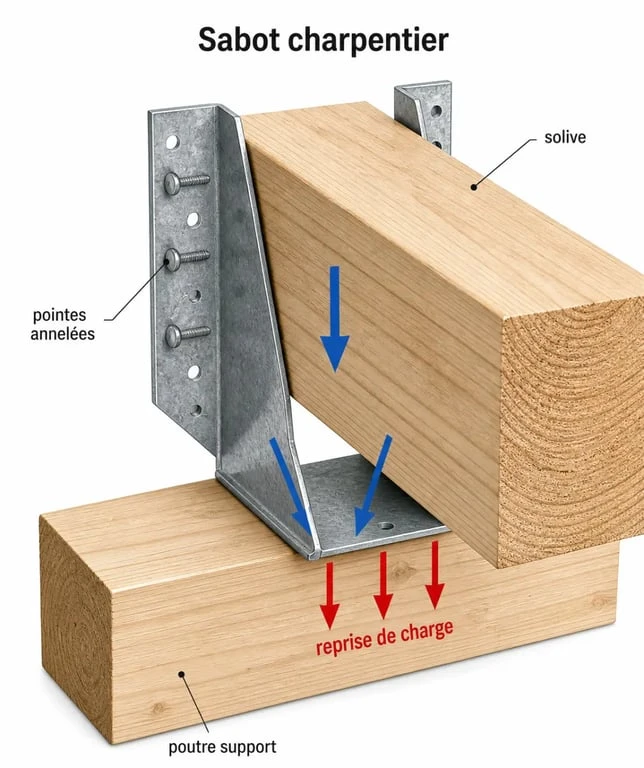

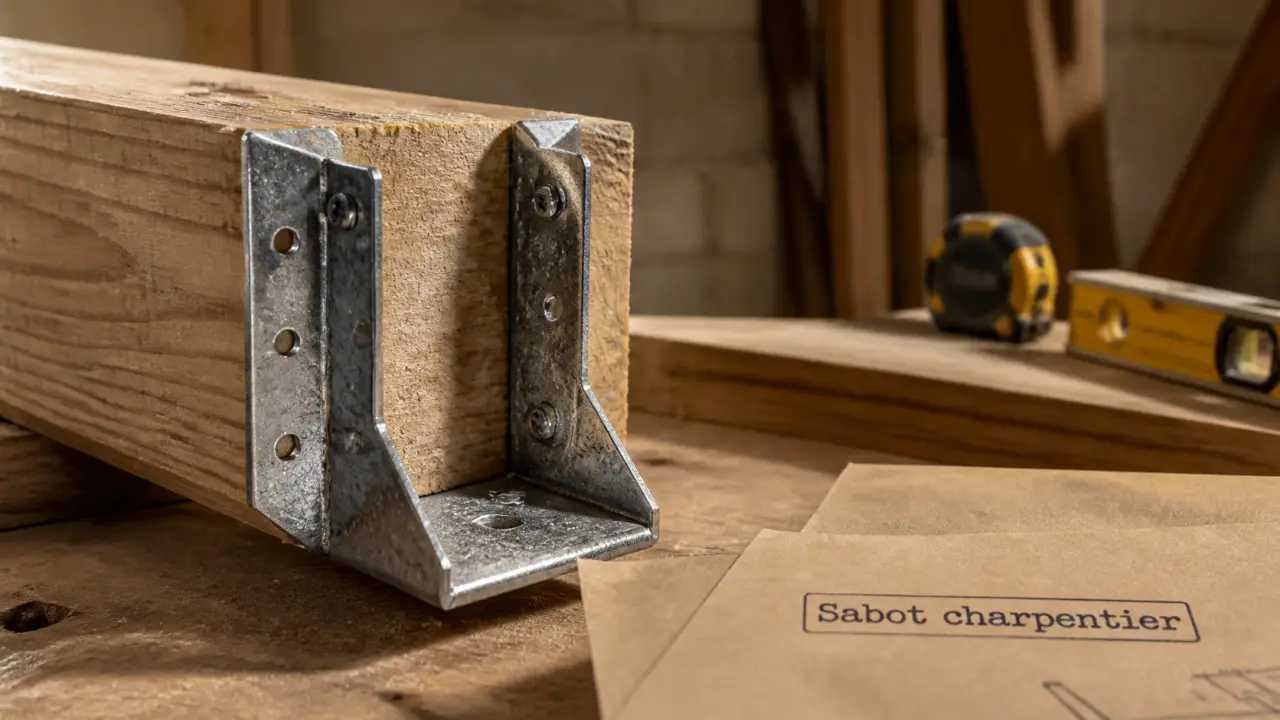

Un sabot charpentier est une pièce métallique pliée, généralement en acier galvanisé, qui enveloppe partiellement l’extrémité d’un bois afin de reprendre les efforts et de les transmettre au support. Il remplace ou complète certains assemblages traditionnels, notamment lorsque l’on veut gagner du temps, limiter les entailles dans le bois ou obtenir une pose plus régulière.

On le rencontre dans les planchers bois, les extensions, les abris, les pergolas, les terrasses couvertes et certaines reprises de structure. Il est particulièrement utile quand une solive vient s’appuyer latéralement sur une poutre, sans pouvoir reposer naturellement par-dessus.

Un rôle mécanique, pas seulement pratique

Le sabot ne se contente pas de tenir le bois en place. Il travaille avec ses clous, pointes annelées, vis structurelles ou boulons pour reprendre des efforts verticaux, parfois horizontaux, et éviter le glissement ou l’arrachement. C’est pourquoi un sabot sous-dimensionné, mal cloué ou fixé avec des vis non adaptées peut fragiliser l’ensemble, même si l’assemblage semble propre visuellement.

La bonne approche consiste donc à considérer le sabot comme un connecteur structurel. Il doit correspondre à la section du bois, au type de support et aux charges prévues : plancher circulable, simple plafond, charpente légère, stockage occasionnel ou usage extérieur exposé.

Choisir le bon modèle selon le bois, le support et l’usage

Le choix d’un sabot charpentier commence par une mesure simple : la largeur et la hauteur de la pièce de bois à recevoir. Le bois doit entrer correctement dans le sabot, sans être forcé ni flotter exagérément. Un léger jeu de pose peut être normal, mais un écart trop important réduit la qualité de l’appui et complique l’alignement.

Ailes extérieures, ailes intérieures ou sabot renforcé

Les sabots à ailes extérieures sont courants et faciles à poser lorsque le support est accessible sur les côtés. Les ailes visibles se fixent directement sur la poutre, la muralière ou le poteau. Les sabots à ailes intérieures sont plus discrets et utiles lorsque l’espace latéral est limité, par exemple près d’un angle, contre un mur ou dans un assemblage où l’esthétique compte davantage.

Pour des charges plus importantes, des portées longues ou des sections conséquentes, on s’oriente plutôt vers des sabots renforcés. Leur acier est plus robuste, leurs perçages sont adaptés à des fixations plus nombreuses ou plus puissantes, et leur géométrie offre une meilleure reprise des efforts. Le modèle ne doit pas être choisi uniquement parce qu’il a l’air solide : les tableaux du fabricant indiquent les usages et les capacités associées.

Acier galvanisé, inox ou protection renforcée

En intérieur sec, un sabot galvanisé standard convient dans de nombreux cas. En extérieur, sous abri, en zone humide ou près d’un environnement agressif, la question de la corrosion devient centrale. Une fixation qui rouille perd progressivement en résistance et peut tacher le bois. Pour une terrasse couverte, un carport, un bâtiment agricole ou une construction proche du littoral, il faut vérifier la classe de protection et, si nécessaire, choisir de l’inox ou une galvanisation adaptée.

Pensez au bois comme à un quai soumis à la marée : ce n’est pas seulement l’eau qui pose problème, mais l’alternance répétée entre humidification et séchage. Le métal, les fibres du bois et les fixations subissent des cycles de dilatation, de retrait et parfois de dépôts salins ou poussiéreux. Un sabot placé sous une avancée de toit mal ventilée peut ainsi vieillir plus vite qu’un autre mieux exposé à l’air. Laisser respirer l’assemblage, éviter les pièges à eau et choisir une protection cohérente avec l’environnement sont des réflexes aussi importants que la résistance nominale du connecteur.

Situation	Type de sabot à envisager	Point de vigilance
Plancher bois intérieur	Sabot galvanisé à ailes extérieures	Section exacte des solives et clouage complet
Assemblage proche d’un mur ou d’un angle	Sabot à ailes intérieures	Accessibilité pour fixer correctement toutes les ailes
Charge importante ou grande section	Sabot renforcé	Validation des charges et fixations prescrites
Extérieur humide ou littoral	Protection renforcée ou inox	Compatibilité métal, bois traité et visserie

Dimensions et charges : les critères à vérifier avant l’achat

Un sabot charpentier se choisit d’abord par sa largeur intérieure, puis par sa hauteur, mais ce n’est pas suffisant. Deux sabots de même largeur peuvent avoir des capacités très différentes selon l’épaisseur de l’acier, le nombre de trous, le type de fixation et le mode de pose.

La section du bois ne dit pas tout

Une solive de 45 x 145 mm ne travaille pas comme une solive de 75 x 225 mm. Sa portée, son entraxe, la charge du plancher, le type de panneau posé au-dessus et l’usage de la pièce influencent les efforts transmis au sabot. Pour une simple structure décorative, les contraintes restent limitées ; pour un plancher habitable, une mezzanine ou une charpente qui reprend une couverture, l’exigence est bien plus élevée.

Il faut aussi tenir compte du support. Fixer un sabot dans une poutre bois massive n’est pas identique à une fixation dans un mur en béton, dans un poteau, dans une muralière rapportée ou dans un bois ancien. La résistance finale dépend toujours du couple connecteur-support.

Les fixations font partie du système

Une erreur fréquente consiste à acheter un bon sabot puis à utiliser les premières vis disponibles. Or les perçages sont prévus pour des fixations précises : pointes annelées, clous CNA, vis structurelles, tirefonds ou boulons selon les cas. Les vis à bois ordinaires, notamment celles destinées à l’aménagement léger, peuvent casser ou ne pas offrir la résistance attendue en cisaillement.

Le clouage partiel est parfois autorisé par certains fabricants dans des configurations données, mais il ne doit pas être improvisé. Si le sabot comporte de nombreux trous, ce n’est pas décoratif : leur nombre, leur diamètre et leur emplacement participent à la reprise des charges. En cas de doute, mieux vaut suivre strictement la notice technique du fabricant ou demander l’avis d’un charpentier.

Poser un sabot charpentier proprement : méthode et points de contrôle

La pose demande de la précision plus que de la force. Un sabot légèrement de travers peut créer une contrainte permanente dans la solive, générer un mauvais appui ou rendre le plancher irrégulier. Avant de fixer, il faut donc tracer, présenter les pièces et contrôler les niveaux.

Préparer l’alignement avant de clouer ou visser

Commencez par reporter l’axe ou le niveau de chaque solive sur la poutre support. Présentez le sabot à la hauteur voulue, puis vérifiez que le fond du sabot permet bien à la pièce de bois d’arriver au niveau souhaité. Sur un plancher, quelques millimètres d’écart peuvent se ressentir au moment de poser les panneaux.

Il est conseillé de fixer d’abord quelques points pour maintenir le sabot, de présenter la solive, puis de compléter la fixation lorsque l’alignement est validé. Dans du bois dur ou ancien, un pré-perçage peut éviter l’éclatement, à condition de rester compatible avec les fixations prévues.

Éviter les défauts invisibles au premier regard

Un sabot trop bas crée un jour sous la solive ; trop haut, il force la pièce de bois et peut empêcher un appui correct. Un sabot vrillé met les ailes en contrainte et répartit mal les efforts. Un bois coupé en biais ou mal déligné diminue la surface de contact au fond du sabot.

Contrôlez également que la solive arrive bien au fond, sans copeaux coincés, et que les ailes du sabot plaquent correctement sur le support. Sur un chantier extérieur, évitez de laisser de l’eau stagner dans les connecteurs avant la fermeture ou la protection de l’ouvrage.

Erreurs à éviter et cas où faire appel à un professionnel

Le sabot charpentier rend les assemblages plus accessibles, mais il ne transforme pas une structure complexe en simple bricolage. Certaines erreurs reviennent souvent et peuvent avoir des conséquences sérieuses : choisir uniquement selon le prix, négliger la corrosion, mélanger des fixations incompatibles ou reprendre une charge sans vérifier le support existant.

• Ne pas sous-dimensionner : un sabot trop léger peut convenir à un petit aménagement, pas à un plancher porteur.
• Ne pas remplacer les fixations prescrites par des vis quelconques, même si elles semblent robustes.
• Ne pas entailler excessivement le bois pour le faire entrer dans un sabot inadapté.
• Ne pas ignorer l’humidité : extérieur, cave, local agricole ou bord de mer exigent une protection cohérente.
• Ne pas fixer dans un support douteux sans diagnostic : bois pourri, fissuré, friable ou mur ancien dégradé.

Faites appel à un charpentier ou à un bureau d’étude lorsque l’assemblage concerne un plancher habitable, une toiture, une reprise de charge, une ouverture dans une structure existante ou une rénovation ancienne. Le coût d’un avis professionnel reste faible comparé aux conséquences d’un assemblage mal dimensionné.

En pratique, le bon sabot charpentier est celui qui réunit trois conditions : il épouse correctement la section du bois, il supporte les charges prévues avec les fixations adaptées, et il résiste à l’environnement dans lequel il sera posé. Cette petite pièce métallique mérite donc autant d’attention que la poutre qu’elle vient soutenir.
