Équerre de charpente : quel modèle selon la poutre, le chevron ou la solive

14 septembre 2026 Pauline Muller 6 min de lecture

Une équerre de charpente ne se choisit pas uniquement selon sa taille ou son prix. Entre une solive à fixer, un chevron à maintenir, une poutre à renforcer ou une fermette à assembler, le type d’effort, le support et l’exposition à l’humidité changent. Le bon modèle crée une liaison fiable entre deux pièces de bois. Un modèle mal adapté peut limiter la solidité de l’ensemble, même avec une pose soignée.

Table des matières

Le rôle réel d’une équerre de charpente dans une structure bois

L’équerre de charpente est un élément de construction métallique plié à angle droit. Elle sert à assembler, renforcer et stabiliser des éléments en bois qui se rencontrent perpendiculairement : poutres, chevrons, solives, montants ou pièces de fermette. Ses ailes perforées reçoivent des vis ou des clous pour relier les deux supports sans réaliser un assemblage bois complexe.

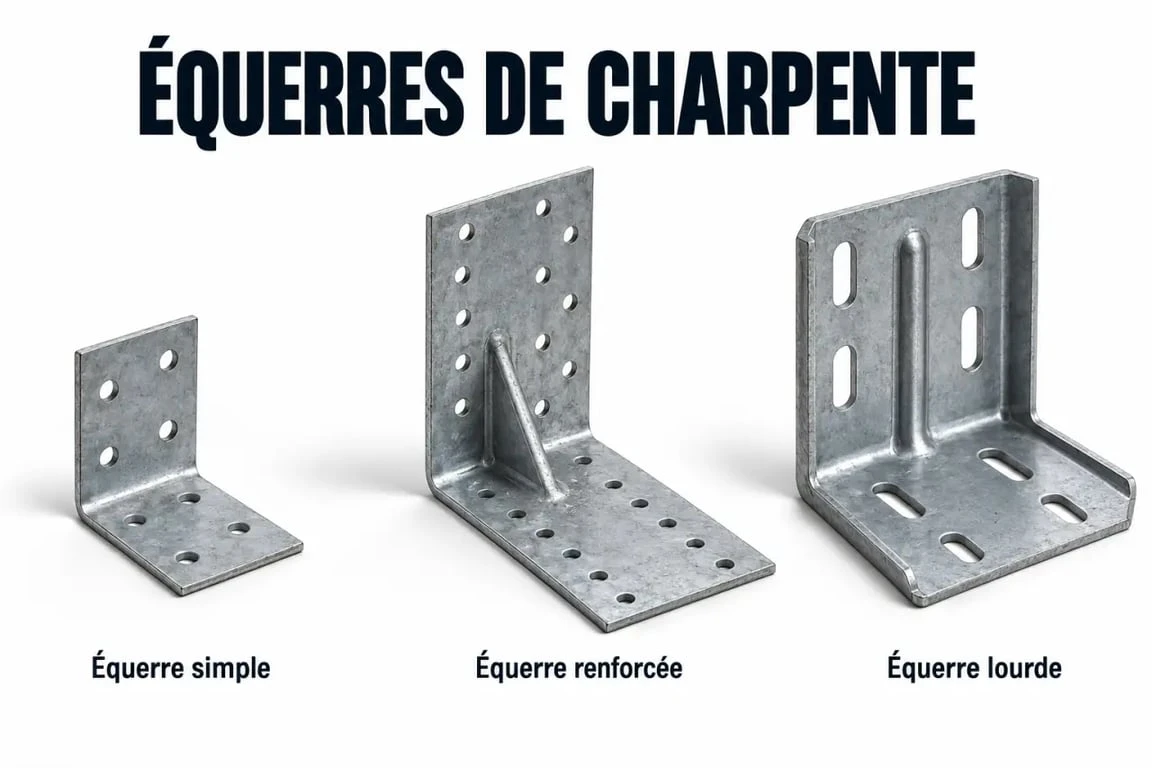

Comparatif des types d’équerre charpente métalliques utilisées en construction bois

Elle ne remplace pas le dimensionnement d’une structure. Son rôle est de transmettre et de maintenir l’effort au niveau de la connexion : empêcher un déplacement, consolider un angle, maintenir un appui ou rigidifier une jonction. Pour une application porteuse, il faut donc sélectionner une référence prévue pour cet usage, puis respecter les fixations et les conditions de pose indiquées par le fabricant.

Une connexion, plusieurs sollicitations

Deux assemblages visuellement identiques ne travaillent pas forcément de la même façon. Une équerre posée sous une solive peut contribuer au maintien d’un appui, tandis qu’une équerre latérale sur un chevron aide surtout à éviter le déversement ou le déplacement. Selon la direction depuis laquelle l’effort arrive, la liaison ne subit pas la même contrainte. Le poids vertical, l’arrachement, le cisaillement et les mouvements du bois ne sollicitent pas les trous ni les ailes de la même manière. C’est pourquoi l’orientation de l’équerre compte autant que ses dimensions.

Choisir le bon type d’équerre selon le chantier

Le terme « équerre métallique » recouvre des produits très différents. Avant d’acheter, partez de la fonction à assurer : simple maintien, renfort d’angle ou véritable connexion structurelle. Cette première distinction évite de suréquiper un aménagement léger ou, à l’inverse, de sous-dimensionner une charpente bois.

Type d’équerre	Usage adapté	Point à vérifier
Équerre métallique standard	Aménagement, fixation et maintien de pièces de bois	Dimensions, perforations et support
Équerre perforée	Pose pratique avec vis ou clous	Compatibilité des fixations avec les trous
Équerre renforcée	Assemblages demandant davantage de rigidité	Présence du renfort et emploi prévu
Équerre structurelle	Connexions de charpente et construction bois	Référence certifiée et prescriptions de pose
Équerre spéciale fermette	Applications dédiées aux fermettes	Adéquation exacte avec la configuration

Pour poutres, chevrons et solives

Sur une poutre ou une solive, privilégiez une équerre structurelle ou renforcée lorsque la liaison participe à la stabilité de l’ouvrage. Sur un chevron, le choix dépend de sa position, de l’appui et de la fonction de la fixation. Une petite équerre peut convenir à un maintien local ; elle n’est pas automatiquement adaptée à une connexion sollicitée. Pour une fermette, une équerre spécialement conçue pour cette application apporte une réponse plus cohérente qu’un modèle universel.

Les marques comme repère, pas comme unique critère

Les gammes Simpson Strong-Tie sont notamment associées à des équerres structurelles renforcées et certifiées. Würth propose des équerres de charpente en acier galvanisé, avec différentes dimensions et perforations. Ces marques sont des repères utiles pour comparer les fiches techniques, mais la référence doit toujours être choisie pour le projet précis : une marque reconnue ne dispense pas de vérifier l’usage prévu, les fixations admises et la conformité annoncée.

Dimensions, acier galvanisé et perforations : les contrôles avant achat

Les dimensions courantes mentionnées pour les équerres de charpente se situent généralement entre 50 mm et 200 mm. Cette plage ne constitue pas une règle de dimensionnement : elle donne simplement un ordre de grandeur des formats disponibles. Une aile plus longue offre davantage de zones de fixation, mais elle doit rester compatible avec la largeur de la pièce de bois et les distances nécessaires par rapport aux bords.

Mesurez les deux pièces de bois : largeur, hauteur disponible et position réelle de l’assemblage.
Identifiez la fonction de la liaison : maintien, renfort, stabilisation ou connexion structurelle.
Contrôlez les perforations : leur disposition doit permettre une fixation régulière et accessible.
Vérifiez le matériau : l’acier galvanisé est pertinent pour sa résistance à la corrosion, notamment lorsque l’ouvrage est exposé aux intempéries.
Lisez la fiche du produit : emploi prévu, fixations compatibles, conformité et éventuelles exigences de certification.

La galvanisation protège l’acier contre la corrosion et participe à la durabilité de l’équerre. Elle compte particulièrement dans les environnements humides ou extérieurs. Cela ne dispense pas de soigner l’ensemble de la quincaillerie : une fixation durable suppose aussi des vis ou des clous adaptés à l’usage, ainsi qu’un bois sain et correctement préparé.

Réussir la fixation sans affaiblir l’assemblage

Une équerre performante ne remplit son rôle que si elle est correctement posée. Les perforations facilitent une installation rapide et un positionnement précis, à condition de ne pas les considérer comme interchangeables. Une fixation prévue par le fabricant contribue au comportement attendu de l’assemblage. Improviser avec une vis inadaptée ou omettre des points de fixation peut modifier sensiblement la liaison.

Une méthode de pose simple et rigoureuse

Présentez les pièces de bois dans leur position définitive et vérifiez l’équerrage.
Placez l’équerre à plat, sans contrainte ni vrillage, au point où elle doit assurer la connexion.
Choisissez les vis ou clous compatibles avec les perforations et l’usage de la référence.
Fixez progressivement les deux ailes, sans forcer l’équerre pour corriger un mauvais alignement.
Contrôlez que les fixations sont bien en place, que le bois n’est pas fendu et que l’assemblage reste stable.

Évitez de poser une équerre sur un bois dégradé, de rapprocher excessivement les fixations du bord ou de mélanger au hasard vis et clous. Pour une structure porteuse, un projet de rénovation complexe ou une zone très exposée, la documentation du fabricant et l’avis d’un professionnel restent indispensables. La conformité aux normes européennes annoncée sur une gamme rassure ; elle doit s’apprécier avec les prescriptions de mise en œuvre propres à chaque produit.

La sélection finale : acheter une équerre adaptée plutôt qu’une équerre « solide »

Une équerre charpente fiable réunit quatre qualités : un format compatible avec les pièces de bois, un type adapté à la fonction de l’assemblage, une protection contre la corrosion cohérente avec l’environnement et des perforations compatibles avec les fixations prévues. Une équerre renforcée ou structurelle se justifie lorsque le chantier l’exige ; une équerre standard suffit souvent pour un usage d’aménagement sans fonction porteuse.

Au moment de comparer les modèles, ne vous arrêtez pas à la mention « acier galvanisé » ou à la dimension affichée. Vérifiez l’usage indiqué, la présence éventuelle d’un renfort, la destination charpente ou fermette, les conditions de fixation et les éléments de certification. Cette lecture attentive permet de sélectionner une connexion durable, sûre et réellement adaptée à votre construction bois.
